祥生SG系列龍門式寬砂帶精密磨削設備，為祥生團隊多年砂帶研磨工藝及經驗之集成高端精密砂帶磨系統。
廣泛應用于鈦、鉬、鋯、鋁鎳合金、不銹鋼、碳鋼等平面工件及零件的精密研磨以及表面精細一致性加工。
設備功能：

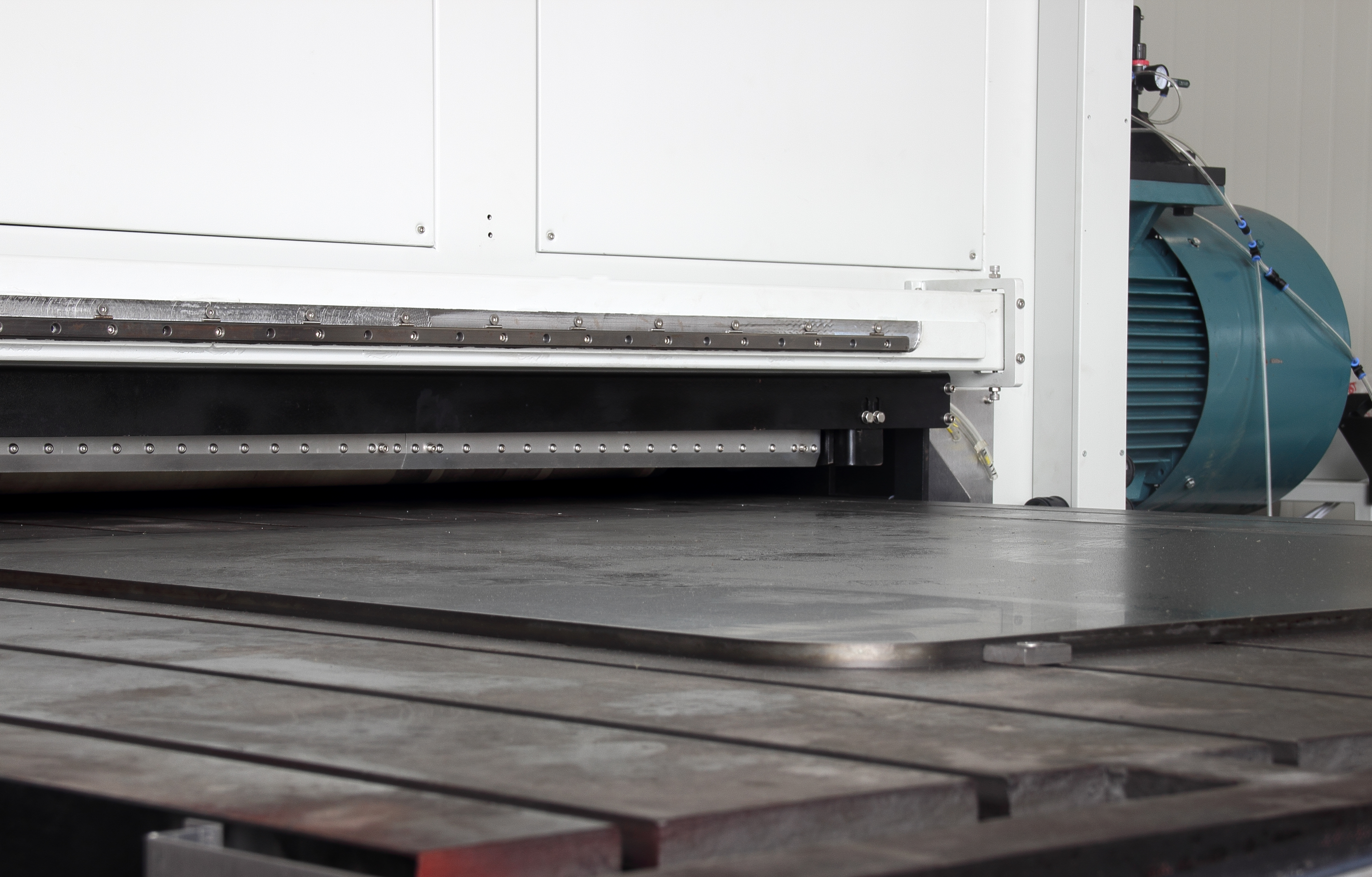

往復式工作臺：工件固定在精密加工平臺上，工作平臺通過驅動系統做往復運動，自動換向/多次加工的目的，主體結構為導軌和滾珠絲桿結合（保證加工精度和驅動的穩定性）。
精密砂帶打磨機構對工件表面進行砂削加工并控制最終的同板差和表面粗糙度。
設備特點：

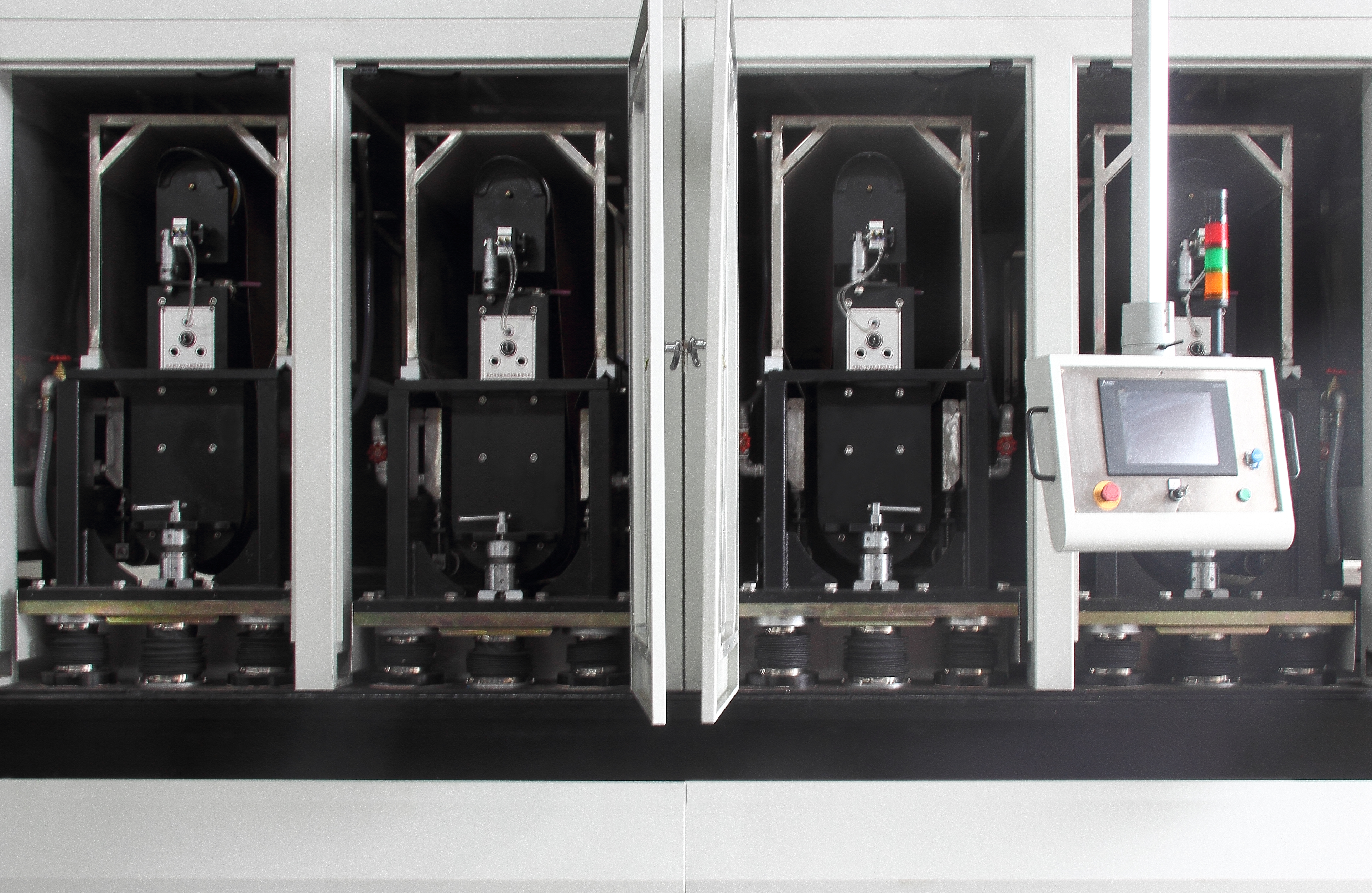

龍門式多組框架結構：砂帶研磨機構框架式固定，每組砂帶研磨通過伺服控制，精確定 位，加工不同厚度板材和切削量的要求。
可按照要求配置單組或多組砂帶研磨工位。
濕式冷態加工：研磨工位按照工藝伺服控制上升、下降，設定加工厚度。
進、出口配備高壓噴淋和氣風刀吹干清理裝置確保最終精細清潔表面。
單次進刀砂削量可控，采用集中控制。
精度達+/- 0.02 mm。
配備精密多級過濾系統，磨削液精濾并循環裝置。
強力砂帶快速更換裝置。
打磨區域內壁砂削殘留快速清理裝置。
打磨工位多重噴淋和冷卻裝置。
根據工件加工工藝要求，不同機型工件裝夾可以采用磁性、夾具或者真空式輸送系統。
| 規格 | |
加工寬度： | 1000mm/1300mm/1600mm/1900mm可選 |
| 加工厚度： | 100mm |
| 加工長度： | 3000mm |
| 加工精度： | ±0.02mm |
注： 精密龍門單砂帶工位往復式金屬研磨機 SG630-WJS-L
